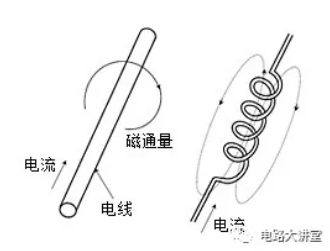

电感是导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。



电感器在电路中主要起到滤波、振荡、延迟、陷波等作用，还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等作用。电感在电路最常见的作用就是与电容一起，组成LC滤波电路。电容具有“阻直流，通交流”的特性，而电感则有“通直流，阻交流”的功能。如果把伴有许多干扰信号的直流电通过LC滤波电路，那么，交流干扰信号将被电感变成热能消耗掉;变得比较纯净的直流电流通过电感时，其中的交流干扰信号也被变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。





电感器具有阻止交流电通过而让直流电顺利通过的特性，频率越高，线圈阻抗越大。因此，电感器的主要功能是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。

    电感的工作原理





电感线圈当加上交流电时，自身电流变化，引起自身磁通量发生变化而引起感应电动势，这种现象叫自感，自感电流的方向总是阻碍引起自感的电流变化，当交流电流增强时，自感电流跟交流电方向相反，当交流电流减弱时，自感电流跟交流电方向相同，这样对交流就具有阻截作用。



1、自感



当线圈中有电流通过时，线圈的周围就会产生磁场。当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源元件理想电源的端电压）。



2、互感



两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度，利用此原理制成的元件叫做互感器。



用途：电感按电感的作用可分为振荡电感,校正电感,显像管偏转电感,阻流电感,滤波电感,隔离电感,被偿电感等。



1、振荡电感又分为电视机行振荡线圈,东西枕形校正线圈等。



2、显像管偏转电感分为行偏转线圈和场偏转线圈。



3、阻流电感(也称阻流圈)分为高频阻流圈，低频阻流圈,电子镇流器用阻流圈,电视机行频阻流圈和电视机场频阻流圈等。



4、滤波电感分为电源(工频)滤波电感和高频滤波电感等。



总之，当电感线圈接到交流电源上时，线圈内部的磁力线将随电流的交变而时刻在变化着，致使线圈产生电磁感应。这种因线圈本身电流的变化而产生的电动势，称为“自感电动势”。由此可见，电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量，它是电感线圈惯性的量度而与外加电流无关。
